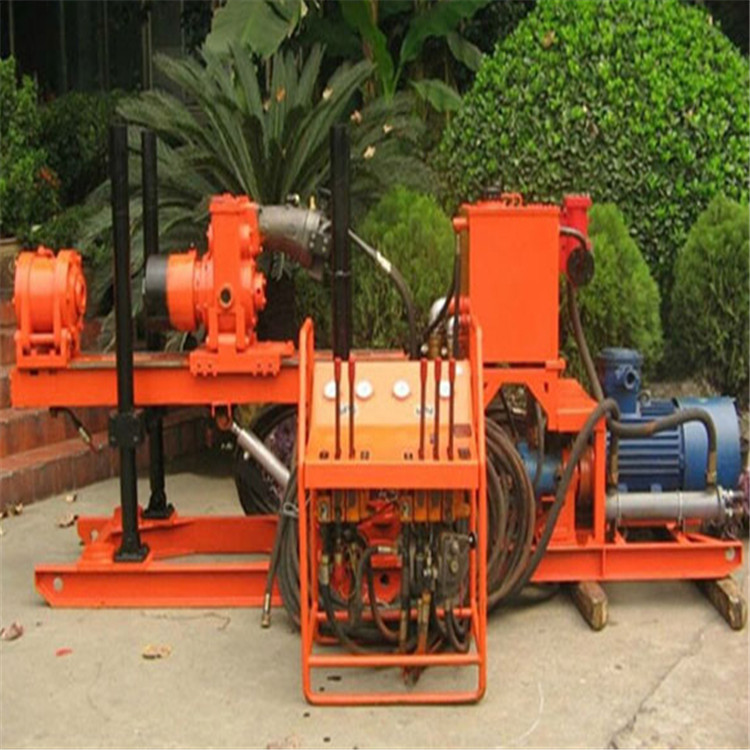

ZDY-800型煤矿用液压钻机
ZDY-800型煤矿用液压钻机（以下简称钻机）是结合煤矿现场使用的最新需求和改进意见而设计制造的 18753781613
适用范围
该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
适用于岩石坚固性系数ｆ≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围任意钻孔。ZDY型煤矿用液压坑道钻机结构特征
该系列钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的高压管连接，接头全部采用快速联接头，安装撤卸搬运方便。
泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。
主要技术参数
序号 | 项 目 | 单 位 | ZDY－650型 | ZDY－800型 |
1 | 钻进深度 | m | 150 | 200 |
2 | 开孔直径 | mm | Ф65,Ф85,Ф115 | Ф65,Ф85,Ф115 |
3 | 终孔直径 | mm | Ф65,Ф75 | Ф65,Ф75 |
4 | 钻杆规格 | mm | Ф42.Ф50 | Ф42.Ф50 |
5 | 钻孔倾角 | º | 0~90 | 0~90 |
6 | 钻孔方位角 | º | 0~360 | 0~360 |
7 | 输出扭矩 | N.m | 650 | 750、300 |
8 | 输出转速 | r/min | 295 | 120、330 |
9 | 液压系统工作压力 | MPa | 10.5 | 14 |
10 | 推 力 | kN | 40 | 50 |
11 | 起拔力 | kN | 25 | 30 |
12 | 锚固力 | kN | 80×2 | 80×2 |
13 | 推进速度 | m/min | 0~1.5 | 0~1.5 |
14 | 推进行程 | mm | 850 | 850 |
15 | 电动机型号 | YBK2-160L-4 | YBK2-180M-4 | |
16 | 电动机功率 | kW | 15 | 18.5 |
17 | 电动机电压 | V | 380/660 | 380/660 |
18 | 油箱容积 | L | 90 | 90 |
19 | 工作介质 | 上稠40＃液压油 | 上稠40＃液压油 | |
20 | 主机外形尺寸 | mm | 2107×380×355 | 2107×440×615 |
21 | 泵站外形尺寸 | mm | 1400×700×986 | 1400×700×986 |
22 | 整机重量 | Kg | 1200 | 1400 |
